Die Installation eines netzunabhängigen Solar- und Batteriesystems umfasst weit mehr, als einen Batterieschrank neben einen Wechselrichter zu stellen und eine Solaranlage anzuschließen.
Bei einem abgelegenen Waldprojekt mit Unterstützung von GeePower verband das fertige System ein 20kW / 51.2kWh Batteriespeichersystem, 36 Solarmodule, eine dreiphasige Verteilung und eine eigene elektrische Infrastruktur auf dem gesamten Gelände.
Zu Beginn versorgte ein kleiner Generator den Standort vorübergehend mit Strom. Im weiteren Ausbau würden ein Gebäude, Pumpenhaus, Tore, der untere Hof und künftige Außenbeleuchtung Strom benötigen.
Dieser Artikel ist keine vollständige Installationsanleitung. Er beleuchtet die praktischen Erkenntnisse zu Standortvorbereitung, elektrischer Integration und Inbetriebnahme aus diesem realen Projekt.
Jack dokumentierte die gesamte Installation auf seinem YouTube-Kanal. Das vollständige Projektvideo können Sie hier ansehen:
[Das vollständige Video zum netzunabhängigen Waldprojekt ansehen →]
1. Die Infrastruktur am Standort planen, bevor die Geräte eintreffen
Einer der ersten Schritte beim Waldprojekt war nicht die Installation der Batterie.

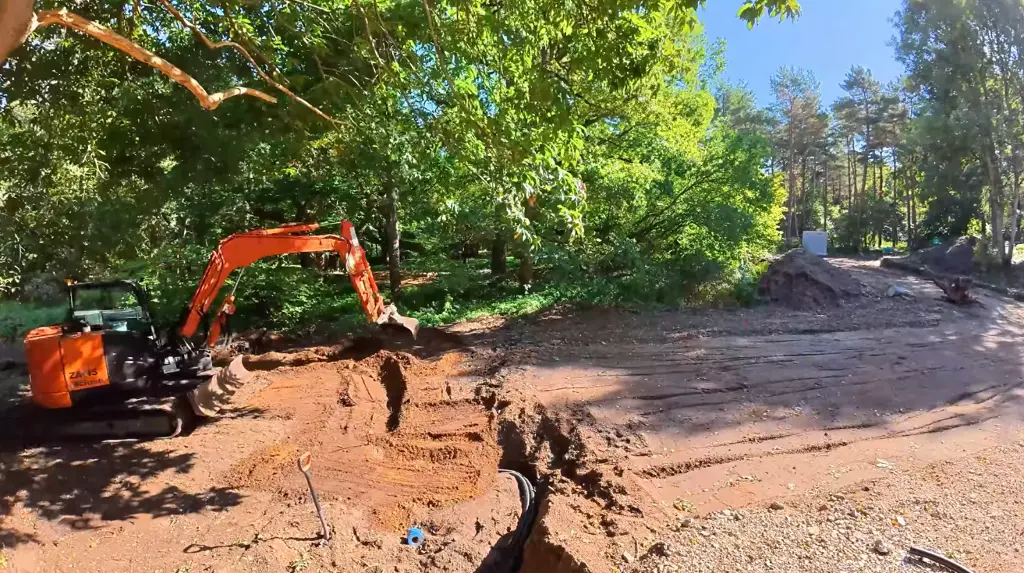

Es war die Verlegung der unterirdischen Kabelkanäle für Leistungskabel.
Die Kabelwege wurden vorbereitet, bevor das Betonfundament gegossen und Batterie sowie Wechselrichter aufgestellt wurden.
Diese Reihenfolge ist an abgelegenen Standorten wichtig, weil Strom möglicherweise zwischen mehreren getrennten Bereichen verteilt werden muss.
In diesem Projekt wurden unterirdische Leerrohre zum Pumpenhaus, zu den Toren, zum unteren Hof und zu weiteren künftigen Lasten geplant. Wären diese Wege erst nach der Installation des Batteriesystems bedacht worden, hätten zusätzliche Erdarbeiten oder Änderungen an der fertigen Anlage nötig werden können.
Die Kabelführung sollte deshalb zusammen mit der Gerätepositionierung geplant werden.
Vor der Installation sollten unter anderem folgende Fragen geklärt sein: Wo stehen Batterie und Wechselrichter? Wie gelangen die PV-Kabel dorthin? Wo wird die Verteilung untergebracht? Wie werden künftige Lasten angeschlossen? Und bleibt ausreichend Zugang für Prüfung und Wartung?
Das Waldprojekt nutzte außerdem zwei kundenspezifische Elektrotechnik-Kompaktstationen aus verzinktem und pulverbeschichtetem Stahl. Eine nahm die eingehenden Anschlüsse auf, in der anderen befand sich die Hauptverteilung.
Von dort aus konnte der Strom in mehrere Bereiche des Grundstücks verteilt werden.
Zur Anlage gehörten ein Drehstrom-Sicherungsverteiler, Schutz vor transienten Überspannungen und ein 80A-Kompaktleistungsschalter zwischen Wechselrichter und Verteilnetz des Standorts. Ein dreiphasiges stahldrahtarmiertes Kabel mit 25mm² wurde für den Hauptanschluss verwendet.
Diese technischen Daten gelten für dieses konkrete Projekt und sind keine allgemein gültigen Empfehlungen.
Die allgemeinere Erkenntnis lautet: Gerätepositionen, Kabelwege und Stromverteilung sollten gemeinsam geplant werden, besonders wenn Lasten über einen großen abgelegenen Standort verteilt sind.
2. Die Anordnung der PV-Stränge vor dem Installationstag festlegen

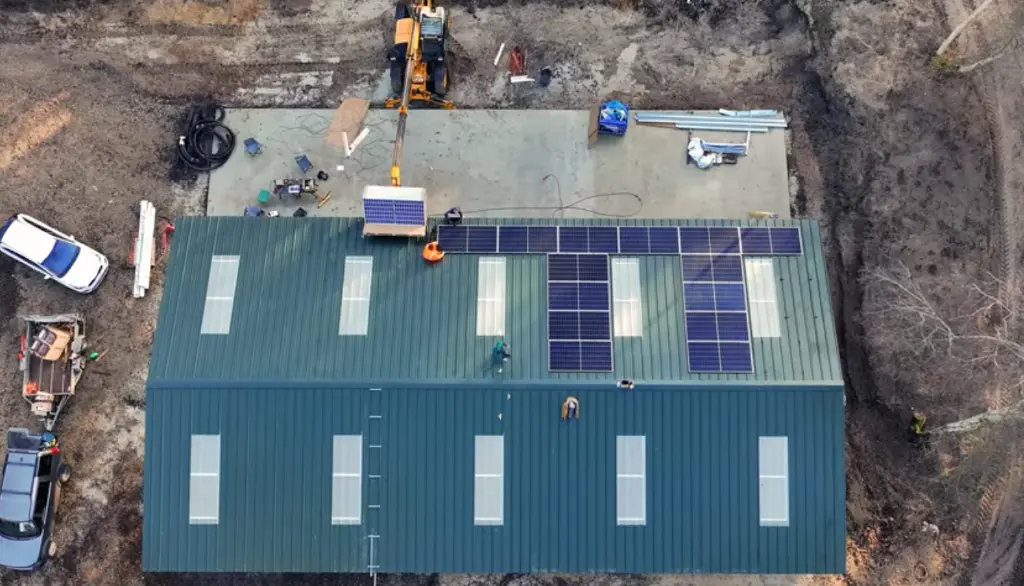

Im Projekt wurden 36 Solarmodule eingesetzt.
Während der Installation stellte der Eigentümer schnell fest, dass nicht alle Module einfach zu einem einzigen großen Strang zusammengeschaltet werden konnten. Die endgültige Anordnung teilte sie in drei Stränge mit je 12 Modulen auf..
Seine Beschreibung im Projektvideo war klar:
„Dass man nicht alle 36 Module einfach zusammenschaltet, habe ich schnell gelernt.“
Dies zeigt besonders deutlich, warum eine PV-Anlage elektrisch geplant werden muss, bevor die Module angeschlossen werden.
Bei der Strangauslegung sind die elektrischen Eigenschaften der Module und die Betriebsgrenzen des Wechselrichters zu berücksichtigen.
Für dieses System bietet der Wechselrichter zwei MPPT-Kanäle mit einem MPPT-Spannungsbereich von 150–850VDC ..
Dass dieses Projekt drei Stränge mit je 12 Modulen verwendet, bedeutet jedoch nicht, dass dieselbe Konfiguration anderswo übernommen werden sollte.
Die geeignete Stranganordnung hängt unter anderem von Voc und Vmp der Module, den Temperaturbedingungen, den Eingangsgrenzen des Wechselrichters, dem MPPT-Bereich und der Zahl verfügbarer MPPT-Eingänge ab.
Die Erkenntnis ist einfach: Die Anzahl der Module sagt, wie viele installiert werden. Sie sagt nichts darüber, wie diese elektrisch verschaltet werden müssen.
3. Kabelmanagement ist mehr als eine Frage der Optik
Das Projektvideo zeigt, dass der Kabelführung große Aufmerksamkeit gewidmet wurde.

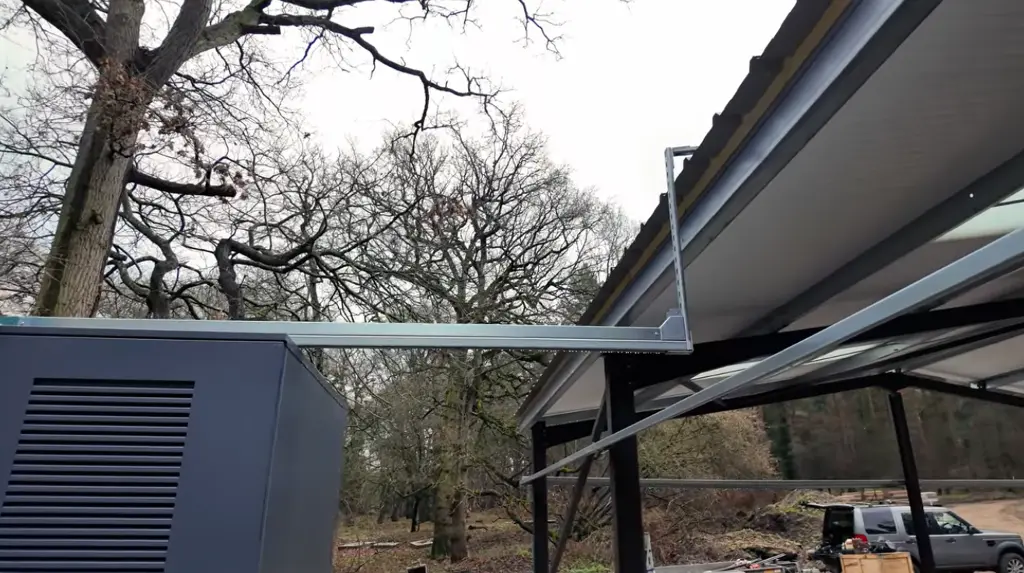

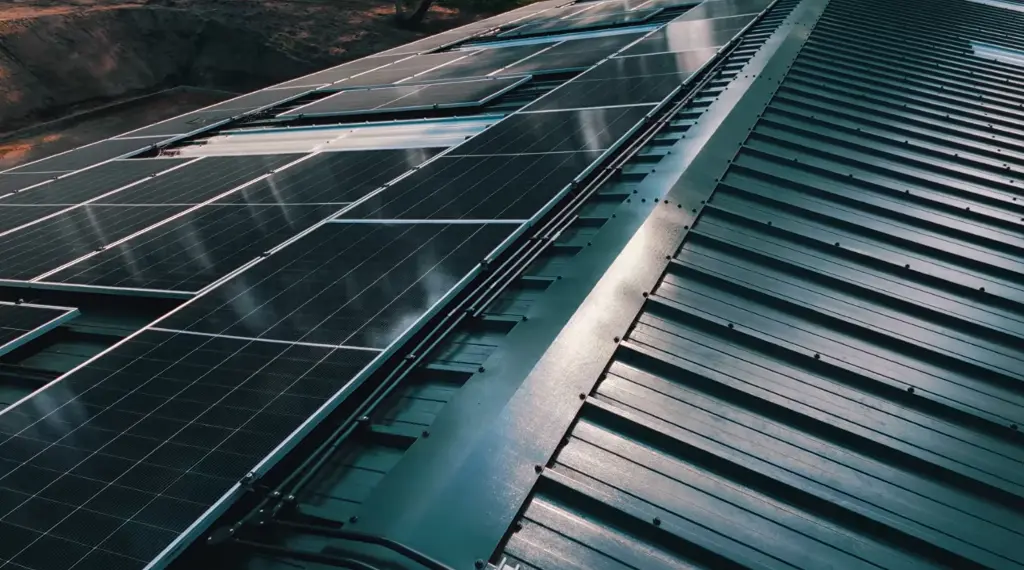

Die Solarkabel zwischen den Modulen wurden in Kabelschutzkanälen verlegt, die in verzinkte Kabelkanäle zum Energiespeichersystem übergingen. Für den AC-Hauptanschluss wurde ein armiertes Kabel verwendet.
Eine ordentlich ausgeführte Installation lässt sich leichter prüfen. Kabelmanagement ist aber mehr als eine optische Frage.
Bei einem Projekt im Freien oder an einem abgelegenen Standort können Kabel Wetter, unbeabsichtigten Stößen und künftigen Bauarbeiten ausgesetzt sein.
Eine gute Kabelführung und mechanischer Schutz können auch die Fehlersuche erleichtern, weil Techniker die Wege einzelner Stromkreise klarer erkennen.
Dies gilt besonders für Standorte, die nach Installation des Energiesystems weiterentwickelt werden.
4. Schutz und Erdung gehören zum Energiesystem
Bei netzunabhängigen Systemen stehen meist Solarmodule, Batterien und Wechselrichter im Mittelpunkt.
Schutzgeräte sind weniger sichtbar, gehören aber ebenso zur vollständigen Installation.

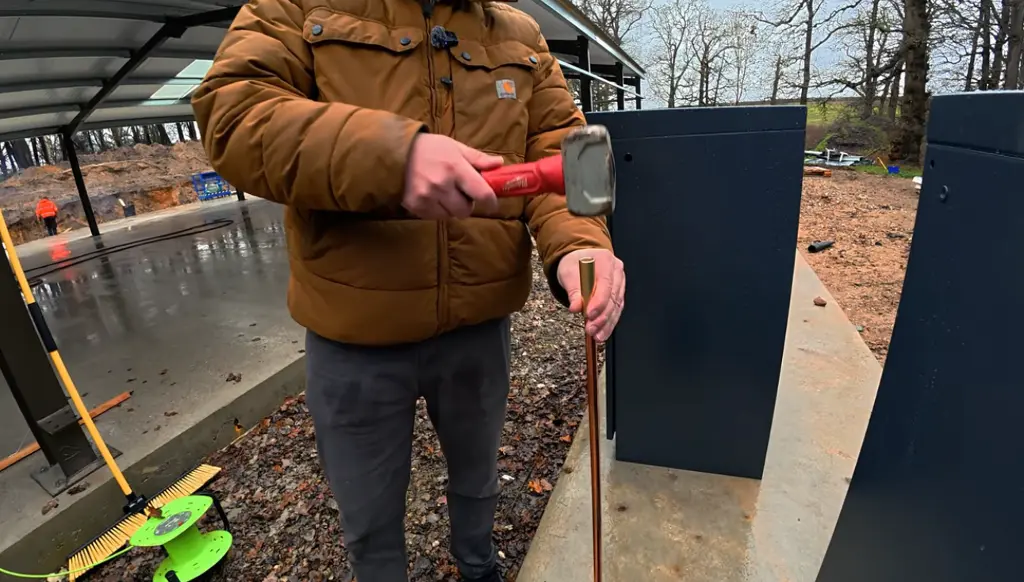

Beim Waldprojekt wurden zwei 2 Meter lange Staberder installiert. Zur elektrischen Infrastruktur gehörten außerdem Schutz vor transienten Überspannungen, Leistungsschalter, eine Solarschutzverteilung und der Kompaktleistungsschalter zur Trennung des Wechselrichters vom Verteilungssystem.
Diese Komponenten erfüllen unterschiedliche Aufgaben. Zusammen zeigen sie jedoch: Eine Energiespeicheranlage lässt sich nicht allein anhand von Batteriekapazität und Wechselrichterleistung beurteilen.
Freischaltung, Erdung, Schutz vor transienten Überspannungen und Schutz der Verteilung müssen als Teil der elektrischen Architektur betrachtet werden.
Die genauen Anforderungen hängen von Systemauslegung, Installationsbedingungen und lokalen elektrotechnischen Vorschriften ab.
Deshalb müssen die Schutzvorrichtungen für das konkrete Projekt festgelegt werden, statt sie von einer anderen Anlage zu übernehmen.
5. Mit Problemen bei der Inbetriebnahme rechnen und technische Unterstützung bereitstellen
Vielleicht ist gerade der nicht ganz planmäßige erste Start eine der nützlichsten Erfahrungen aus diesem Projekt.

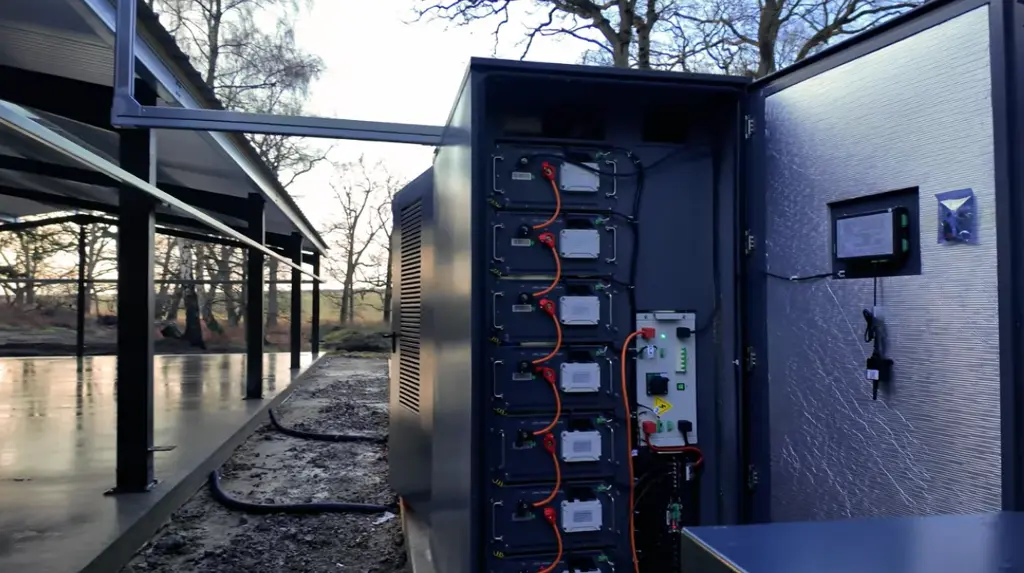

Nach dem Anschließen der Geräte funktionierte das System zunächst nicht richtig.
Das Projektvideo zeigt die Anlage nicht so, als hätte von Anfang an alles funktioniert. Der Eigentümer brachte einen Laptop zur Fehlerdiagnose mit. Vorübergehend wurde auch ein Generator genutzt, um das System ausreichend zu laden und wieder in Betrieb zu nehmen.
Nachdem das Problem behoben und die Batterie ausreichend geladen war, nahm das System den normalen Betrieb auf.
Das ist ein realistischeres Bild der Inbetriebnahme, als die Geräte einfach einzuschalten und das Projekt für abgeschlossen zu halten.
Bei der Inbetriebnahme werden Integrationsprobleme sichtbar. Je nach System müssen Installateure Kommunikation, Wechselrichterkonfiguration, PV-Eingang und Lade- oder Entladeverhalten prüfen, bevor die Anlage als betriebsbereit gilt.
Ein bei der Inbetriebnahme entdecktes Problem bedeutet nicht zwangsläufig, dass die Hardware defekt ist. Konfiguration, Ladezustand, Kommunikation oder Installationsbedingungen können den Start beeinflussen.

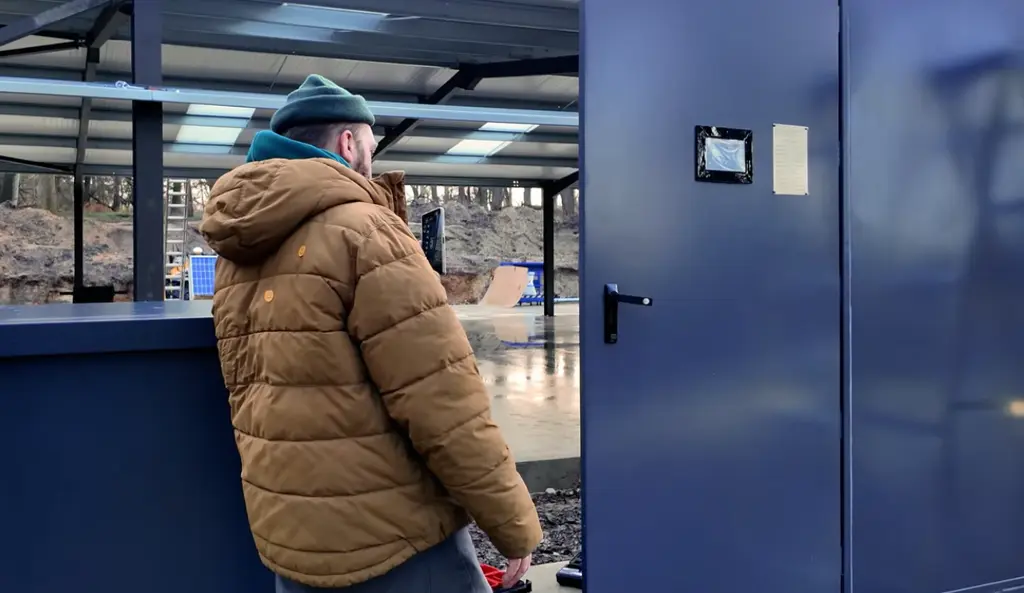

Während dieses Projekts leistete GeePower technische Beratung aus der Ferne per Telefon, E-Mail und WhatsApp, während der Kunde vor Ort Fragen zu Installation und Inbetriebnahme bearbeitete.
Diese Unterstützung kann für internationale oder geografisch abgelegene Projekte besonders hilfreich sein, wenn die Ingenieure des Herstellers nicht vor Ort sind.
6. Der reale Betrieb kann anders aussehen als die Bedingungen bei der Inbetriebnahme
Als das Waldprojekt dokumentiert wurde, war das Batteriesystem bereits seit mehreren Monaten in Betrieb.
Der Eigentümer berichtete:
„Seit einigen Monaten läuft es hervorragend.“
Das Gebäude befand sich noch im Bau. Der Standort verbrauchte daher noch nicht genug Strom, um die 51.2kWh-Batterie regelmäßig zu zyklieren..
Der Eigentümer schaltete die Solaranlage deshalb gelegentlich für etwa zwei Tage ab. So konnten die vorhandenen Verbraucher die Batterie entladen, bevor das PV-System wieder zugeschaltet wurde.
Dies war eine projektspezifische Betriebsentscheidung während einer vorübergehenden Phase mit geringer Last. Sie ist kein Standardverfahren für Batterieprüfungen oder die Inbetriebnahme.
Wichtiger ist die Erkenntnis, dass eine erfolgreiche Inbetriebnahme bei Teillast nicht zwangsläufig zeigt, wie sich das System nach Anschluss des vollständigen Lastprofils verhält.
Während der Aufnahmen wurde bei wechselnden Lichtverhältnissen eine Solarleistung von etwa 13–18kW beobachtet.
Während das Projekt weiter wächst, werden zusätzliche Pumpen, Beleuchtung, Gebäude und weitere Einrichtungen den Stromverbrauch voraussichtlich erhöhen. Saisonale Änderungen der Solarstromerzeugung können auch die Batteriezyklen beeinflussen.
Für einen noch im Aufbau befindlichen Standort muss die Systemleistung daher über die Zeit bewertet werden, während sich die realen Betriebsbedingungen ändern.
Wofür dieses Waldprojekt keine Vorlage ist
Dieses Projekt liefert nützliche Installationserfahrungen. Seine Hardwarekonfiguration sollte aber nicht direkt auf einen anderen Standort übertragen werden.
Die Konfiguration mit 20kW / 51.2kWh, drei Strängen mit je 12 Modulen, einem 25mm² stahldrahtarmierten Kabel und einem 80A-Kompaktleistungsschalter wurde für genau dieses System und Projekt ausgewählt.
Eine andere Installation kann andere Lasten, Kabellängen, PV-Module, Umgebungsbedingungen, elektrotechnische Vorschriften und Anforderungen an die Ersatzstromversorgung haben.
Übertragbar ist nicht die genaue Gerätekonfiguration, sondern die Notwendigkeit, Standortvorbereitung, elektrische Integration und Inbetriebnahme als zusammenhängende Teile desselben Projekts zu behandeln.
Installationsqualität betrifft das gesamte System
Eine erfolgreiche netzunabhängige Installation hängt von der Abstimmung des gesamten Systems ab, nicht von einer einzelnen Komponente.
Bei diesem Waldprojekt läuft das Solar- und Speichersystem bereits, während das Grundstück weiterentwickelt wird. Es zeigt anschaulich, wie früh getroffene Installationsentscheidungen den späteren Betrieb beeinflussen.
Eine ausführliche Darstellung des Projekts einschließlich Systemkonfiguration und aktuellem Betriebszustand finden Sie in der vollständigen Fallstudie zu einem netzunabhängigen Energiespeicher im Wald.
Planen Sie ein netzunabhängiges Projekt?
GeePower unterstützt bei der Systemkonfiguration, liefert Solar- und Batterietechnik und bietet während Installation und Inbetriebnahme technische Beratung aus der Ferne.
Mehr erfahren über Netzunabhängige Energiespeicherlösungen von GeePower →
Oder sprechen Sie einfach mit mit GeePower über Ihr Projekt sprechen →
HINWEIS： Dieser Artikel beruht auf der tatsächlichen Installation, die Jack auf seinem YouTube-Kanal dokumentiert hat. Wir danken Jack, dass er sein netzunabhängiges Waldprojekt geteilt und GeePower erlaubt hat, ausgewählte Projektdetails und Bilder für die Darstellung der praktischen Erkenntnisse aus dieser Installation zu verwenden. Der beschriebene Installationsablauf, die Projektbeobachtungen und die Betriebserfahrungen beruhen auf Jacks eigener Dokumentation und seiner tatsächlichen Nutzung des Systems.
FAQ
Zur Standortvorbereitung gehören üblicherweise die Wahl des Geräteorts, die Planung von Fundamenten oder Befestigungen, Kabelwegen und Verteilung sowie die Klärung der Verbindungen zwischen Batterie, Wechselrichter, PV-Anlage und Verbrauchern. Schutz, Wartungszugang und künftige Lasten sollten ebenfalls vor Installationsbeginn berücksichtigt werden.
Nicht unbedingt. Manche netzunabhängigen Systeme arbeiten hauptsächlich mit Solarenergie und Batteriespeicher. Andere behalten einen Generator als Reserve für längere sonnenarme Zeiten oder bestimmte Betriebsanforderungen. Bei diesem Waldprojekt wurde während der Inbetriebnahme vorübergehend ein Generator verwendet, um das System wieder zu laden.
Solarmodule müssen so verschaltet werden, dass Strangspannung und Strom innerhalb der elektrischen und MPPT-Betriebsgrenzen des Wechselrichters bleiben. Die richtige Konfiguration hängt von den ausgewählten Modulen, den Wechselrichterspezifikationen und den Umgebungsbedingungen ab. Deshalb muss die Stranganordnung für jedes Projekt berechnet werden.
Sinnvolle Unterstützung kann Beratung zur Systemkonfiguration, Dokumentation, Bestätigung von Parametern, Hilfe bei Kommunikationsfehlern und Begleitung der Inbetriebnahme umfassen. In diesem Projekt unterstützte GeePower Installation und Systemstart durchgehend aus der Ferne per Telefon, E-Mail und WhatsApp.
